توسط : نقش حیاتی این سنسور در عملکرد دقیق موتور خودرو
در خودروهای مدرن امروزی، سنسورها نقش حیاتی در کنترل و بهینه‌سازی عملکرد موتور دارند. یکی از این سنسورهای مهم، سنسور میل‌سوپاپ (Camshaft Position Sensor) است. این سنسور اطلاعات بسیار دقیقی از موقعیت میل‌سوپاپ را به ECU یا همان واحد کنترل الکترونیکی موتور ارسال می‌کند.
این مقاله به شما کمک می‌کند تا با عملکرد این سنسور، نحوه کارکرد آن، علائم خرابی و تأثیر آن بر عملکرد کلی خودرو آشنا شوید. اگر به دنبال شناخت عمیق‌تر از قطعات مهم موتور هستید یا با مشکل روشن نشدن خودرو یا بد کار کردن آن مواجه شده‌اید، این مطلب برای شماست.
سنسور میل‌سوپاپ چیست؟

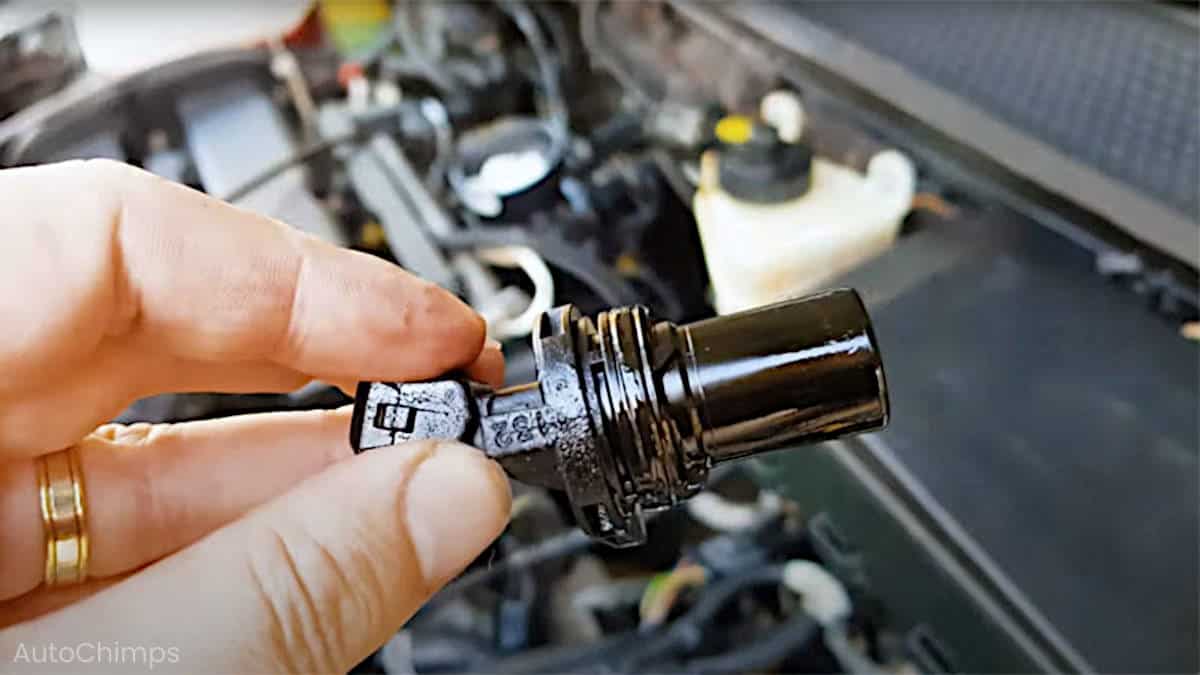

سنسور میل‌سوپاپ، قطعه‌ای الکترونیکی است که موقعیت دقیق میل‌سوپاپ را نسبت به میل‌لنگ اندازه‌گیری و ثبت می‌کند. این اطلاعات برای تنظیم زمان تزریق سوخت و جرقه‌زنی به ECU ارسال می‌شود.
درواقع این سنسور به موتور می‌گوید که کدام سیلندر در مرحله احتراق قرار دارد تا دستور لازم برای پاشش سوخت و جرقه صادر شود.
میل‌سوپاپ چیست و چه وظیفه‌ای دارد؟
برای درک بهتر عملکرد این سنسور، ابتدا باید بدانیم میل‌سوپاپ چیست:
میل‌سوپاپ یا میل‌بادامک میله‌ای است که روی آن بادامک‌هایی قرار دارد و وظیفه آن باز و بسته کردن سوپاپ‌های ورودی و خروجی موتور بر اساس زمان‌بندی دقیق است. موقعیت این قطعه برای عملکرد دقیق موتور بسیار مهم است.
سنسور میل‌سوپاپ چگونه کار می‌کند؟
نحوه عملکرد:
-

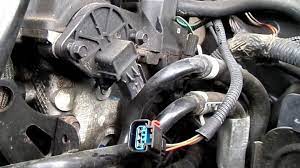

سنسور در نزدیکی چرخ‌دنده میل‌سوپاپ نصب می‌شود.
-
روی میل‌سوپاپ یا چرخ‌دنده آن، زایده‌های فلزی (پترن) یا شکاف‌هایی وجود دارد.
-
وقتی میل‌سوپاپ می‌چرخد، این زایده‌ها از مقابل سنسور عبور می‌کنند.
-
سنسور، این تغییرات مغناطیسی یا نوری را به سیگنال‌های الکتریکی تبدیل می‌کند.
-
ECU این سیگنال‌ها را تحلیل کرده و تصمیم می‌گیرد که چه زمانی باید سوخت پاشیده شود یا جرقه زده شود.
انواع سنسور میل‌سوپاپ
-
سنسور القایی (Inductive Sensor):
-
از میدان مغناطیسی برای تولید ولتاژ استفاده می‌کند.
-
ارزان‌تر است ولی دقت پایین‌تری نسبت به انواع دیگر دارد.
-
-
سنسور اثر هال (Hall Effect):
-
با استفاده از اثر هال، سیگنال دقیق‌تری ارسال می‌کند.
-
در خودروهای جدید بیشتر استفاده می‌شود.
-
-
سنسور نوری:
-
نور را از یک شکاف عبور می‌دهد و دریافت آن را ثبت می‌کند.
-
نسبت به گرد و غبار حساس‌تر است.
-
چرا سنسور میل‌سوپاپ اهمیت دارد؟
هماهنگ کردن زمان‌بندی دقیق احتراق
کاهش مصرف سوخت
افزایش راندمان موتور
کاهش آلایندگی
جلوگیری از خطاهای موتور و روشن نشدن خودرو
علائم خرابی سنسور میل‌سوپاپ
-
روشن شدن چراغ چک موتور (Check Engine):
یکی از اولین نشانه‌هاست که باید با دستگاه دیاگ بررسی شود. -
روشن نشدن یا دیر روشن شدن خودرو:
به‌ویژه زمانی که موتور گرم است. -
ریپ زدن یا لرزش در هنگام رانندگی:
به دلیل ارسال اطلاعات نادرست به ECU، مخلوط سوخت و هوا به درستی تنظیم نمی‌شود. -
کاهش قدرت موتور یا خاموش شدن ناگهانی:
عملکرد اشتباه در زمان تزریق سوخت یا جرقه‌زنی، منجر به کاهش راندمان و حتی خاموشی خودرو می‌شود. -
کاهش مصرف سوخت یا افزایش آلایندگی:
تنظیم اشتباه منجر به مصرف بیشتر سوخت و آلودگی بیشتر می‌شود.
نحوه تست و بررسی سنسور میل‌سوپاپ
روش اول: دیاگ خودرو
با اتصال دستگاه دیاگ، می‌توان خطاهای مربوط به سنسور میل‌سوپاپ را مشاهده کرد. در صورت وجود خطاهایی مانند:
-
P0340 – Camshaft Position Sensor Circuit Malfunction
-
P0341 – Camshaft Position Sensor Range/Performance
باید سنسور بررسی شود.
روش دوم: تست با اهم‌متر
با قطع سوکت سنسور و اندازه‌گیری مقاومت بین پایه‌ها، می‌توان وضعیت سیم‌پیچ داخلی سنسور را بررسی کرد. مقدار مقاومت بسته به نوع خودرو متفاوت است، اما معمولاً بین ۲۰۰ تا ۱۵۰۰ اهم است.
روش سوم: تست با اسیلوسکوپ
دقیق‌ترین روش، مشاهده شکل موج خروجی سنسور با اسیلوسکوپ است. اگر موج به‌درستی نمایش داده نشود، سنسور معیوب است.
علت خرابی سنسور میل‌سوپاپ چیست؟
-
نفوذ روغن یا گرد و غبار به سنسور
-
ضربه یا لرزش بیش از حد موتور
-
خرابی سیم‌کشی یا سوکت اتصال
-
گرمای بیش از حد موتور
-
فرسودگی طبیعی به‌مرور زمان
راهکارهای رفع و پیشگیری از خرابی
استفاده از سوخت باکیفیت
سرویس دوره‌ای و بررسی منظم سنسورها
جلوگیری از ورود آب یا روغن به داخل سوکت سنسور
استفاده از قطعات اورجینال هنگام تعویض
هزینه تعویض سنسور میل‌سوپاپ چقدر است؟
هزینه تعویض این سنسور بسته به نوع خودرو متفاوت است. به‌صورت میانگین در بازار ایران (تا سال ۱۴۰۴):
-
قیمت سنسور: بین ۵۰۰ هزار تا ۱.۵ میلیون تومان
-
دستمزد تعویض: حدود ۲۰۰ تا ۵۰۰ هزار تومان
در خودروهای وارداتی یا خاص، این مبلغ می‌تواند بیشتر باشد.
نتیجه‌گیری
سنسور میل‌سوپاپ یکی از اجزای کلیدی در کنترل دقیق موتور است که وظیفه ارسال موقعیت دقیق میل‌سوپاپ را به ECU دارد. خرابی این قطعه می‌تواند به مشکلات متعددی مانند روشن نشدن خودرو، کاهش راندمان، افزایش مصرف سوخت و روشن شدن چراغ چک منجر شود.
با آشنایی با علائم خرابی، نحوه تست و نگهداری این سنسور می‌توانید از بروز مشکلات جدی‌تر جلوگیری کنید. پیشنهاد می‌شود برای بررسی دقیق، در صورت مشاهده علائم ذکرشده، خودرو را به تعمیرکار متخصص یا مرکز دیاگ معتبر بسپارید.
